進相器控制板普遍應用于各水泥，建材，礦山行業，下面對于球磨機類進相器控制板撥碼開關、及控制板檢修介紹：

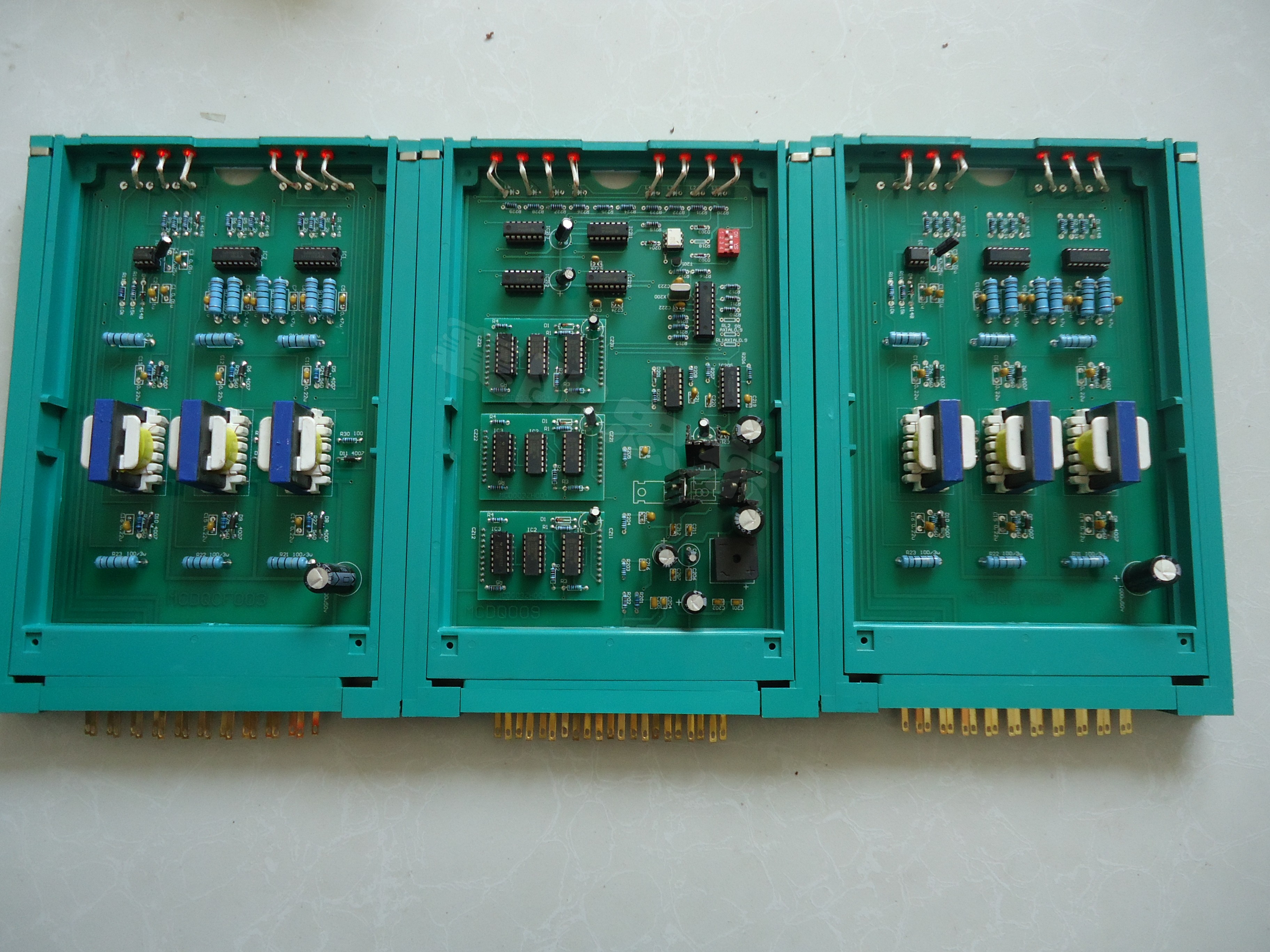

控制板共有三塊，中間一塊一般稱為主控板，兩邊的一般稱為觸發板?？刂瓢甯鼡Q必須先斷開進相器電源，主控板內有四個撥碼開關，其作用是切換進相器的運行（電機運轉）和試驗狀態（電機不運轉），調整撥碼開關時，必須斷開空氣開關。

  撥碼開關狀態：

                        試驗狀態                                                       運行狀態

安裝好后，通上進相器電源，先調到試驗狀態空試進相器，先觀察控制板的指示燈。（檢查可控硅觸發電壓、檢查變壓器電流、檢查主排和各支排的電流等）正常情況下，可帶負荷試機運轉。

    當進相器控制板上的指示燈不正常，則表明控制單元有故障。用戶此時可以根據控制板上指示燈的顯示狀況來一一排除其故障原因并對其進行分析處理：

    進相器主板（主控板）

    A、進相器主板（主控板）

    ①L1、L2、L3不是循環顯示，若有某一個指示燈一直不亮或一直亮著。

    a、把主板上的四位撥碼開關全部撥到“ON”的位置，接通電源，此時顯示正常，則需更換IC210；若仍不正常，則需更換IC211。換好后，撥碼開關一定要撥回到原來的位置。

    b、若進行a步檢修更換后仍不正常，則說明電流傳感器損壞：

    L1——對應TA1

    L2——對應TA2

    L3——對應TA3

    哪一個燈不正常，即更換相對應的傳感器。

    ②L1、L2、L3均不周期性地閃亮，而其它各燈均正常。

    a、把主板上的四位撥碼開關全部撥到“ON”的位置，接通電源，此時顯示正常，則需更換IC210；若仍然不正常，則需更換IC211。

    b、若進行a步后仍然不正常，則須更換IC205或IC207。

    ③L4、L7、L8有一個不亮，則表明電源有問題，須更換相應的7805、7905或7915。

    ④若L1、L2、L3正常而L6滅，則更換IC207或IC209（4N35）。

    相器驅動板（觸發板）

    B、進相器驅動板

    ①一個板子上有部分燈亮，則說明有一個2004壞，應換。

    ②一個板子上全部燈不亮，則須更換555。

    C、若三塊板上的指示燈均不正常，則首先應把兩塊驅動板上的555都換掉。

    注：①檢修進相器控制板時，較好能把U與105斷開。

    ②嚴禁隨意帶電插拔進相器控制板。因檢修而要插、拔進相器控制板時，應在退相后關斷進相器內的空氣開關QF1（不影響主電機工作），嚴禁帶電操作。而且插入時不得用力過大、過猛，以免損壞插針。

    ③非專業人員，請勿隨意檢修進相器控制板。


    ④定時用壓縮空氣吹凈機內的積塵。
