ZDR系列繞線電機液體電阻起動柜

俗稱（水阻柜、液阻柜、液體變阻器柜、液阻起動柜、水電阻啟動柜、液態軟啟動柜、液阻軟啟動柜）



一、概述

    ZDR系列液體電阻起動器可廣泛用于水泥、化工、鋼鐵、冶金、礦山等.行業90－lOOOOKW繞線式異步電機。



二、工作原理

    ZDR系列液體電阻起動器是采用介質的水溶液作為電阻，在設計的液阻箱中引入極板作電極串入電機轉子回落中，電機起動時，由一小功率伺服電機帶動極板移動來改變極板的相對位置，使（串入轉子回路時）液體電阻由大到小作無極變化，從而使電機低電流平滑起動。



三、環境條件

 周圍空氣溫度： （－40－＋50）℃

相對濕度：≤90％

海撥高度：≤ZOOOrn

安裝場所無顯著搖動和沖擊振動；無腐蝕性氣體；安裝傾斜度≤5℃

電源要求：三相四線交流380V±10％，50HZ



四、技術參數

起動電流：lq≤1.3le

起動時間：10－60S，預整定，現場可調；

起動次數：連續起動5－10次；

電液正常工作溫度：0～70℃；

柜體防護等級：lP20 lP30；



五、性能特點

起動性能頻敏變阻器、油浸變阻器、鑄鐵電阻等起動器；

軟起動，起動電流小，約為電機額定電流的1.3倍；

可連續起動5－1O次；

起動過程平滑，對設備無機械應力沖擊，可延長機械設備；

可低電壓起動，電網電壓低于電機額定電壓的10％時，可順利起動；

適用性廣，可適用負載狀況下繞線式電機軟起動，特別適用于重載起動；

具有起動超時、失壓、超行程、超溫等多重保護功能；

寒冷地區帶自動加熱功能；

結構簡單、可靠，安裝、維護方便。

六、型號說明

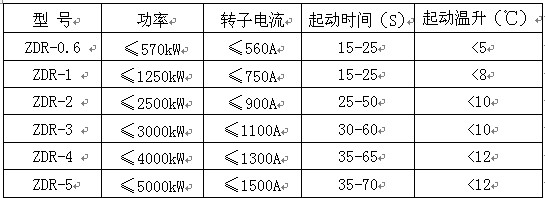

轉子電流為起動器選型的主要依據，功率為起動器的選型的輔助依據。ZDR系列繞線電機液體電阻起動器一般參數如下表：

 注：因現場環境差別及用戶需求各異，實際參數可能與上述參數有所差異。

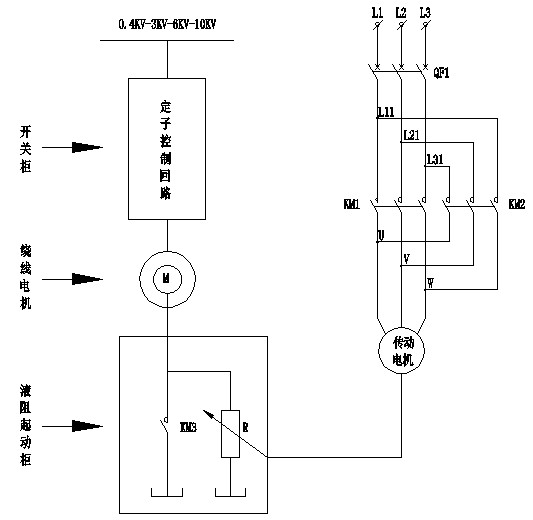

七、一次原理圖
